EUV光刻机与稀土永磁什么关系？

稀土永磁是高制程EUV光刻机精密运动系统的核心材料，以钕铁硼（NdFeB）为主，单台 EUV 用量约10–50kg，从可替代技术成熟度及现实技术切换来看，短期内无替代方案。

一、稀土永磁主要用于光刻机的如下核心部件：

1、磁悬浮工作台

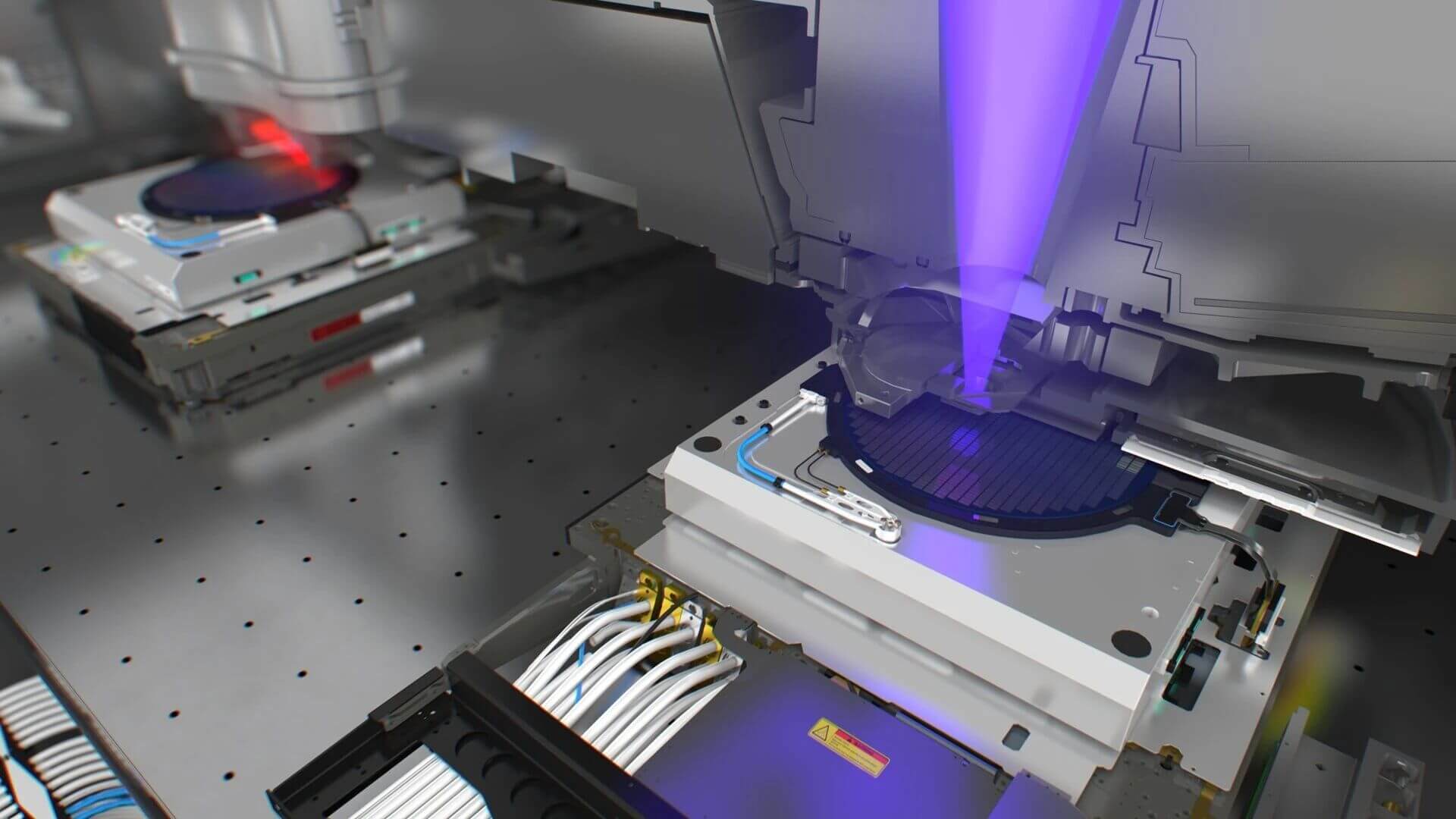

晶圆台/掩模台：磁悬浮+直线电机，实现±2nm定位、高速扫描（>100 片 / 小时）。

磁体：钕铁硼（NdFeB），主含钕（Nd），掺镝（Dy）、铽（Tb）抗高温退磁（居里温度 > 400℃）。

用量：单台EUV磁体10kg+，整机稀土50kg+。

2、精密驱动电机

音圈电机（镜头调焦、对准）、无刷电机（上下料机械手）。核心为稀土永磁，提供高功率密度与亚纳米级响应。

二、材料性能要求

1、EUV级别

高磁能积：(BH)max>300kJ/m³，小型化强磁场。

高矫顽力 / 热稳定性：掺Dy/Tb，在 80–150℃下不退磁。

高均匀性 / 低剩磁波动：保证亚纳米级运动一致性。

2、与 DUV 的差异

DUV（14nm 以上）：定位精度 ±5–10nm，磁体用量少、Dy/Tb 掺量低（<1%）。

EUV（7nm 及以下）：±2nm级、更高热负荷，需高 Dy/Tb（1%–3%）配方，用量与纯度要求显著提升。

从以上内容可以看到，光刻机的磁悬浮工件台严重依赖稀土永磁。

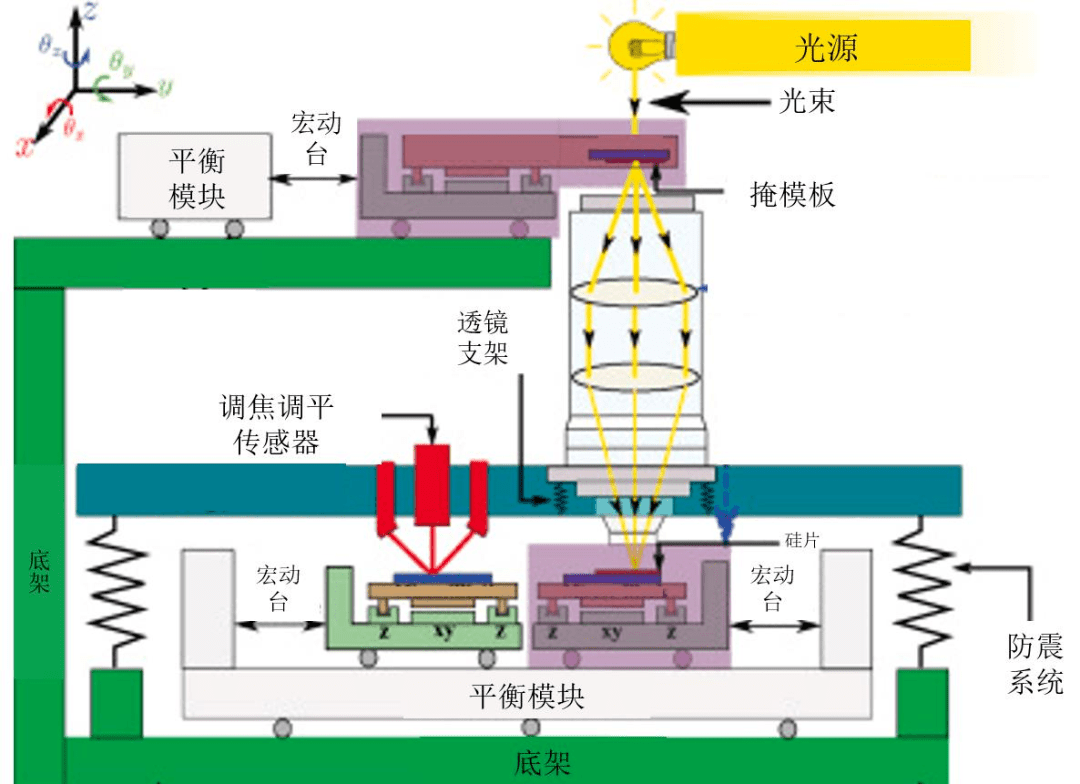

三、磁悬浮工作台（Maglev Stage）

1、定义

磁悬浮工作台是指利用电磁力使动子（工作台）与定子（基座）间保持微米 / 纳米级气隙，实现无机械接触、无摩擦的多自由度（通常 6 自由度：X/Y/Z 平移 + Rx/Ry/Rz 旋转）精密运动平台。

磁悬浮工作台的价值核心在于零摩擦、零磨损、无润滑、低振动、超高定位精度，是半导体光刻、超精密加工、纳米测量的核心装备部件。

2、工作原理：磁力平衡+主动控制

1. 悬浮原理（无接触支撑）

• 电磁吸力（EMS，主流）
  ：定子电磁铁通电，吸附动子导磁体 / 永磁体，平衡重力；气隙一般50–300μm。
• 电磁斥力（EDS）
  ：动子 / 定子永磁体同极相对，利用斥力悬浮，适合高速 / 大负载。
• 混合磁悬浮（主流方案）
  ：永磁体提供基础悬浮力（降功耗）+ 电磁铁主动调节（控精度）。

2. 驱动原理（无接触运动）

• 平面直线电机
  ：定子线圈阵列 + 动子永磁阵列，通电产生洛伦兹力，驱动 X/Y 平面运动；Z 向及姿态由独立电磁铁控制。
• 6自由度解耦控制
  ：通过多组电磁铁 / 直线电机协同，实现 X/Y/Z 平移与 Rx/Ry/Rz 旋转的独立控制，抑制耦合干扰。

3. 闭环控制（稳定核心）

磁悬浮本质开环不稳定，必须主动闭环控制：

3、系统构成

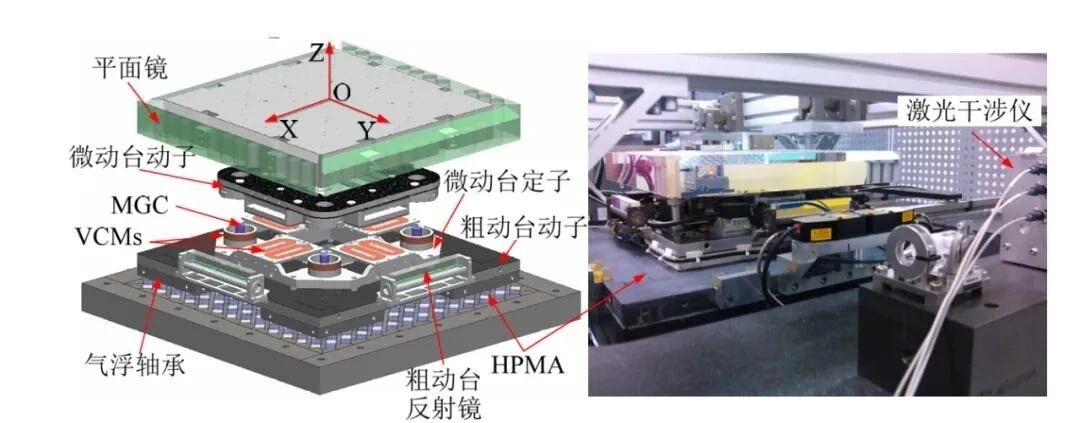

定子（基座）：高刚性花岗岩 / 陶瓷底座，嵌入电磁铁阵列 + 直线电机线圈 + 位置传感器。

动子（工作台）：铝合金蜂窝 / 陶瓷平台，底部贴永磁体阵列，承载工件 / 硅片。

磁悬浮执行器，包括以下三个部分：

悬浮电磁铁：控制 Z 向高度 + Rx/Ry 姿态（4–6 组）。

平面直线电机：2 组 X 向 + 2 组 Y 向，驱动平面运动。

导向电磁铁：抑制 Z 向耦合，保证气隙均匀。

测量系统：

平面（X/Y）：激光干涉仪（分辨率0.1nm）。

垂向（Z/Rx/Ry）：电容传感器（分辨率1nm）。

旋转（Rz）：角度编码器。

控制系统：实时控制器（DSP/FPGA）+ 功率放大器 + 上位机，实现 6 自由度轨迹规划与闭环控制。

4、关键技术指标

自由度：6（X/Y/Z/Rx/Ry/Rz）。

行程：X/Y：10–50mm；Z：0.1–1mm；姿态：±0.5mrad。

定位精度：≤5nm RMS；重复定位精度：≤2nm。

运动噪声：Z 向 **≤10nm RMS**。

控制带宽：100–200Hz；固有频率：≥500Hz。

负载能力：1–10kg；功耗：≤50W（永磁补偿后）。

四、磁悬浮平台的可选替代技术

当前已经存在完全不依赖系统永磁体、仍能做到纳米级精度 + 六自由度的实用方案，核心是纯电磁悬浮（EMS，无永磁）+ 多线圈解耦控制。

1、主流无永磁六自由度高精度方案

A、纯电磁悬浮（全 EMS，无任何永磁）六自由度平台

• 原理：定子全是电磁铁/平面线圈，动子为纯导磁体（钢/铁镍合金，无永磁）；用6 组独立电磁铁/圈差动控制，直接产生X/Y/Z平移+ Roll/Pitch/Yaw 六维力/力矩。

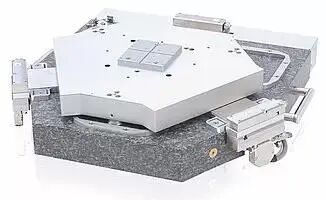

• 代表：德国 PI 的 PIMag® 6-D 磁悬浮平台（工业级、商用化）。

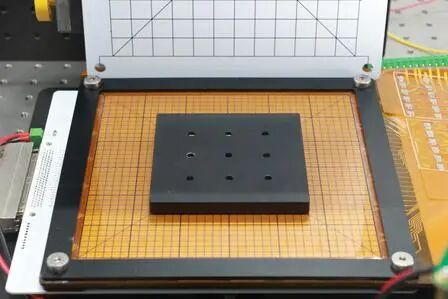

B、全电磁平面电机型六自由度工作台（国产样机）

• 原理：定子为密集阵列式交流线圈（无永磁），动子为导磁薄板（无永磁）；通过多相电流矢量控制，在平面内实现 X/Y 驱动 + Z 悬浮 + 三维姿态，完全解耦。

• 动子：无永磁、无源，纯导磁材料。
• 定子：平面多匝柔性线圈阵列，无永磁体。
• 精度：位移分辨率 ≤10 nm，角度分辨率 ≤10 μrad；静态定位精度～4 nm RMS。
• 行程：Z 向 10 mm，XY 无限扩展，姿态角 ±5°。

C、无永磁电磁悬浮 + 气浮混合（大行程、高稳定）

• 原理：水平 X/Y 用无永磁电磁驱动，Z 向悬浮用精密气浮；姿态由电磁差动控制，全程无永磁。
• 精度：定位 ±0.1 μm，重复 ±20 nm；适合光刻机、检测设备。

2、和 “有永磁方案” 的精度对比

• 有永磁（混合磁浮，如 ASML）

• 定位：5–20 nm
• 优点：功耗低、承载力大
• 缺点：依赖永磁、漏磁、成本高

• 无永磁（纯电磁 EMS，如 PI / 南理工）：

• 定位：4–20 nm（同档甚至更优）
• 优点：无永磁、无漏磁、真空兼容、成本低、姿态控制更灵活
• 缺点：功耗略高、需强冷却（精密平台负载小，可接受）

五、为什么 ASML 不敢轻易换无永磁方案

• 精度瓶颈：现有混合磁浮（有永磁）定位 ±0.5–2 nm；纯电磁需更大电流，发热 / 涡流致漂移，短期难稳定在5 nm 内。
• 架构重构成本/风险：动子从 “永磁 + 轻量导磁体” 改为全导磁体（重 3–5 倍），需重算刚度、散热、控制带宽，开发周期 3–5 年。
• 产能风险考量：EUV 订单饱和，停线改工艺损失超百亿；现有方案虽依赖稀土但良率 99.9%，无永磁方案良率未知。

虽然ASML 当前无官宣无永磁替代方案，核心仍为中国稀土永磁+电磁混合磁浮，短期（1–2 年）内供应链多元化+稀土减量化，仍然不改变永磁路线。但中长期（3–5 年）若稀土管制持续，可能启动纯电磁方案，但2030 年前仍然难以实际商用。
