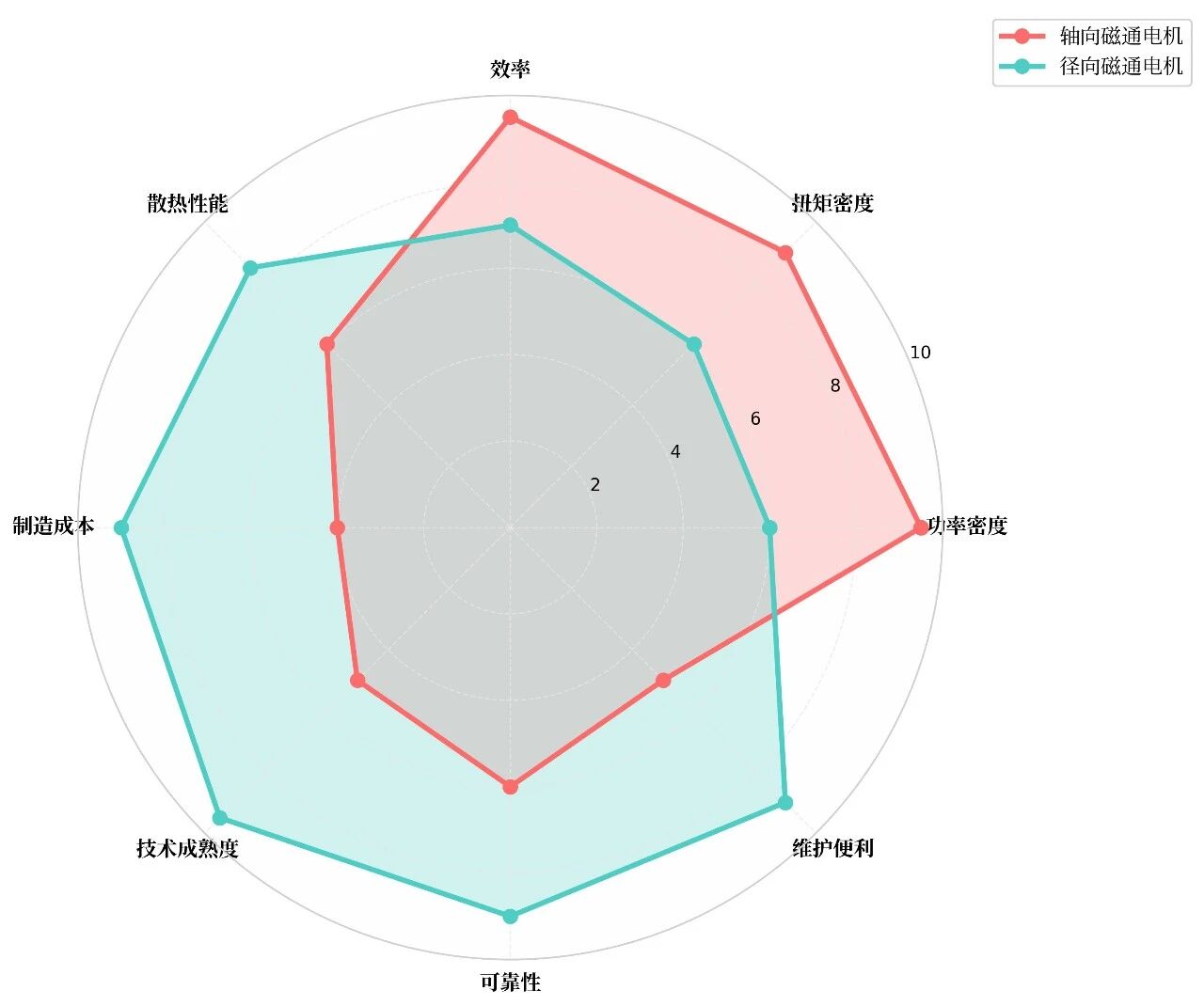

高功率密度驱动的新路径：轴向磁通电机的技术特性与适用场景分析
轴向磁通电机，亦称盘式电机或圆盘电机，其气隙呈平面型，磁场沿轴向分布，具有结构紧凑、体积小、重量轻及转矩密度高等特点。和目前主流的径向磁通电机相比，轴向磁通电机的定子、转子呈盘状平行排列，在结构上天然具备更大的直径尺寸。
盘式电机特点
1）外形扁平、轴向尺寸短，特别适用于安装空间有严格限制的场合。
2）气隙是平面型的，气隙磁场是轴向的，所以又称为轴向磁场电机(axial filed machines)。
3）盘式电机的工作原理与柱式电机相同。
盘式电机结构
盘式电机有单盘、双盘、复合盘等多种构型。

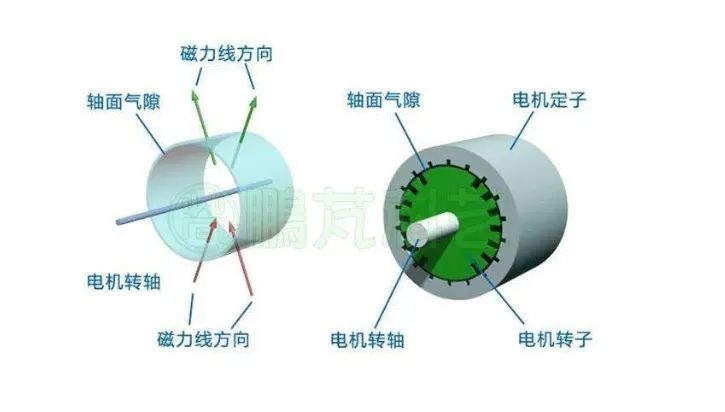

在传统电机结构中，定子在外围，转子在中间旋转，见下右图，定子与转子之间的间隙为柱面，见下左图，图中半透明的柱面即为气隙面，磁力线垂直于气隙面，与所在点直径方向平行，称为径向气隙磁通。

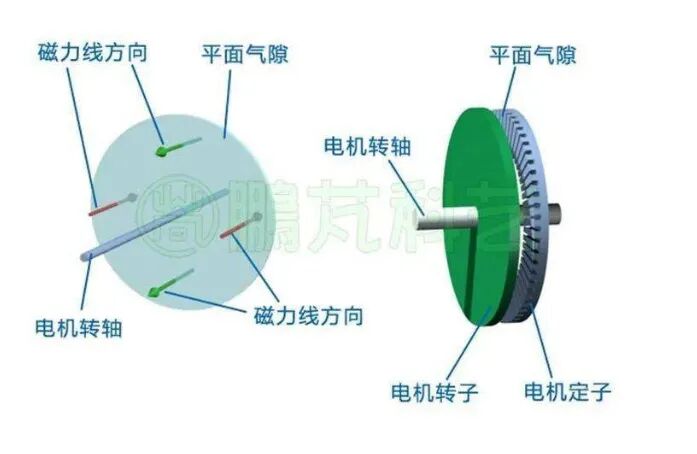

在多数盘式结构电机中，定子与转子都呈盘型结构，两者间的气隙是与电机转轴垂直的平面，下左图是该气隙平面，用半透明表示该气隙面。磁力线垂直于气隙面，与转轴方向平行，称为轴向气隙磁通。

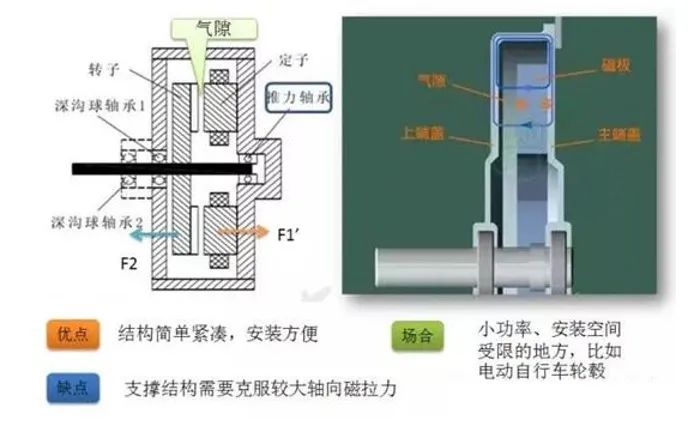

单一盘式结构
中间转子-双定子结构(S-R-S)

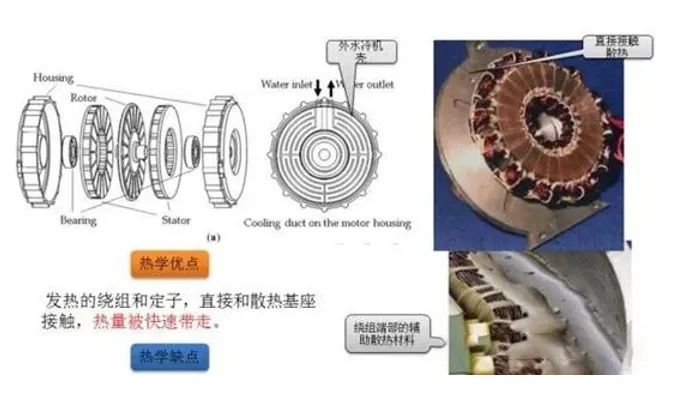

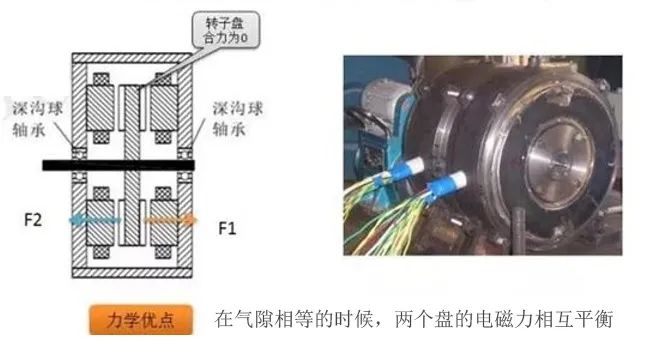

当前工程应用中最主流的构型。中间转子结构是带磁钢的转子盘，安装在正中间，两端设置定子绕组铁芯。转矩密度上升了，左右两侧铁芯的磁拉力可以相互抵消的，解决了不平衡轴向力的问题，该结构广泛应用于高性能驱动电机，尤其适合对可靠性与热稳定性要求严苛的场景。

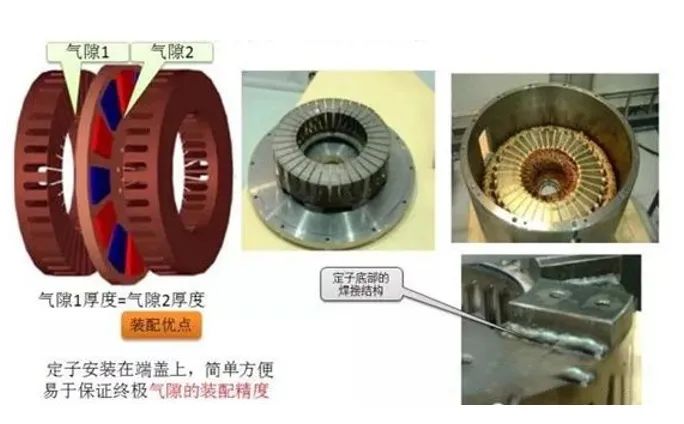

中间转子结构定子和转子的装配比较容易实现高精度定位，图示的一个案例，定子通过焊接直接和机壳地盘相连。
和中间转子结构相对应的是中间定子结构，也叫内定子结构。这种结构两个转子盘在外面，定子在里面。

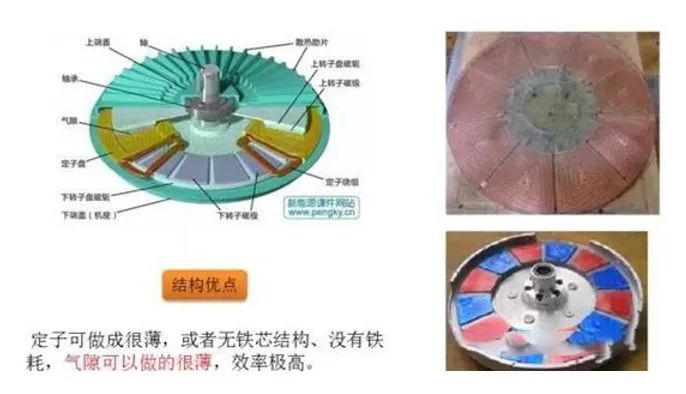

中间定子-双转子结构(R-S-R)

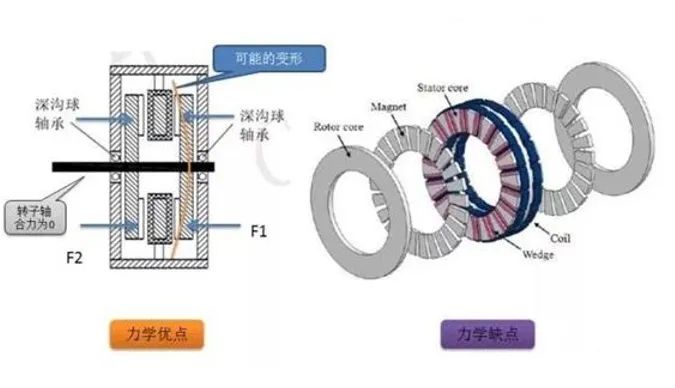

中间定子结构也是双气隙，也能实现轴向力的平衡，但这种平衡是体现在转子轴上的，单个转子盘本身还是受到单边力的，因此要仔细计算转子盘的轴向绕度变形量，不要出现大的气隙厚度不均匀现象。

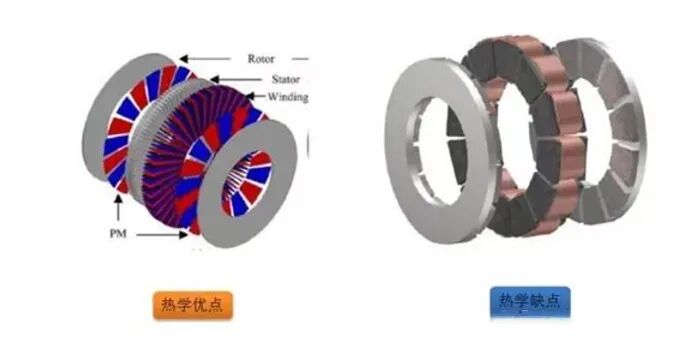

该结构的优势在于便于实现无铁芯或薄铁芯绕组设计，降低涡流损耗，适用于高速、低惯量应用场景。然而，其定子装配难度较高，且因绕组被夹在两转子之间，散热条件较差，常需额外设计内部冷却风道或液冷通道。
多盘复合结构

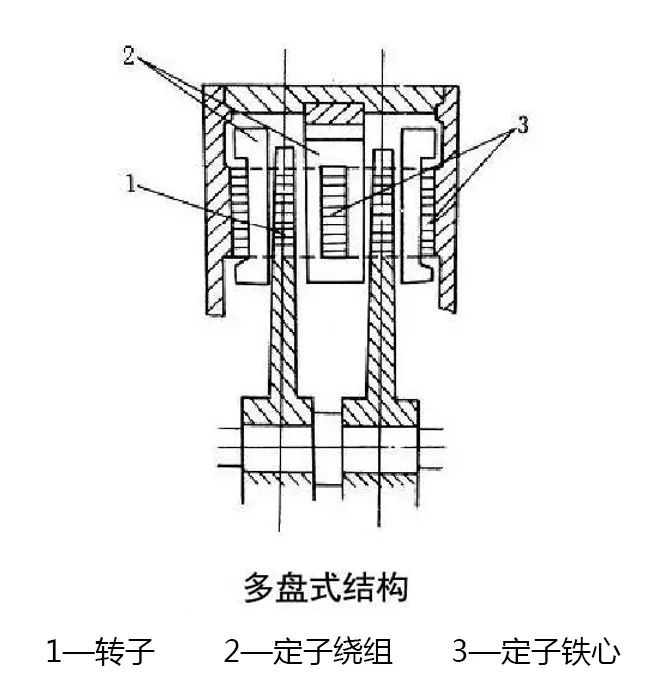

多盘复合结构实际上就是中间定子结构和中间转子结构的轴向叠加，这种结构能够提供很大的转矩密度，但装配和设计非常复杂，一般不常用。目前多见于特种装备或实验样机，尚未大规模商业化。
盘式电机应用场景
