充磁方向与取向方向：一个决定上限，一个决定方向

导读：在钕铁硼磁钢的选型和采购中，"充磁方向"和"取向方向"是两个高频出现的术语。很多人以为它们是一回事，但实际上一个决定的是"磁畴怎么排列"，另一个决定的是"磁场往哪加"——两者有先后、有约束、不容混淆。本文用最直白的方式把这两个概念讲清楚。

一、先有取向，后有充磁

理解这两个概念，最简单的办法是倒过来看制造流程。

烧结钕铁硼磁钢的生产，成型这一步就要确定取向方向。所谓"取向"，是在磁粉压制成型时施加一个强磁场，让每一个微小晶粒的易磁化轴（C 轴）尽可能朝同一个方向排列。取向做好了，这块磁钢在某个方向上的磁性能潜力就定下来了——这个方向就是取向方向。

充磁在烧结钕铁硼常规工艺流程中是最后一步：磁钢已经烧结、加工完毕，放进充磁线圈里，施加一个脉冲强磁场，把晶粒的磁矩统一翻转到位，对外表现出宏观磁性。这个施加磁场的方向，就是充磁方向。

如果把磁钢的磁性能比作一个人的运动天赋，那取向方向就是天赋——它决定了上限；充磁方向则是训练方向——天赋再好，练错了方向也发挥不出来。

一句话概括：取向方向决定了磁钢在哪个方向上能获得最佳磁性能，充磁方向决定了实际磁化的极性方向——要想性能达标，两者必须在同一轴线上。

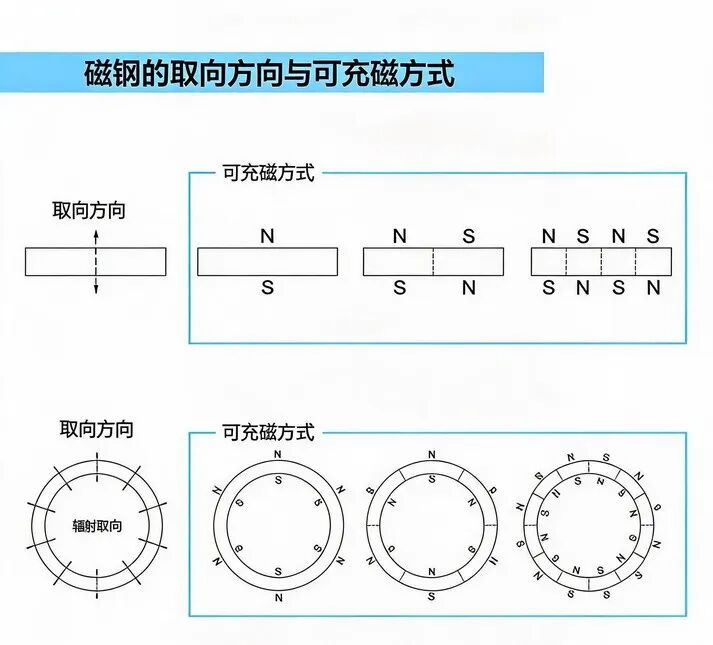

▲ 各向异性磁钢中，取向方向（成型阶段确定）决定了可充磁的轴向，充磁不能偏离取向轴线

二、各向同性 vs 各向异性，区别就在取向

磁性材料分两类：

• 各向同性磁体：没有经过取向工艺，晶粒排列随机，任何方向的磁性能都一样。充磁时想怎么充就怎么充——轴向、径向、多极、甚至斜向都可以。代价是磁性能上限低，同样体积下磁力远不如各向异性磁体。

• 各向异性磁体：经过了磁场取向成型，晶粒沿取向方向高度有序排列。烧结钕铁硼就属于这一类。充磁方向必须与取向方向在同一轴线上，不能随意更改。比如一块沿厚度方向取向的方片磁钢，只能沿厚度方向充磁（上 N 下 S 或上 S 下 N），不能改成沿长度方向充。

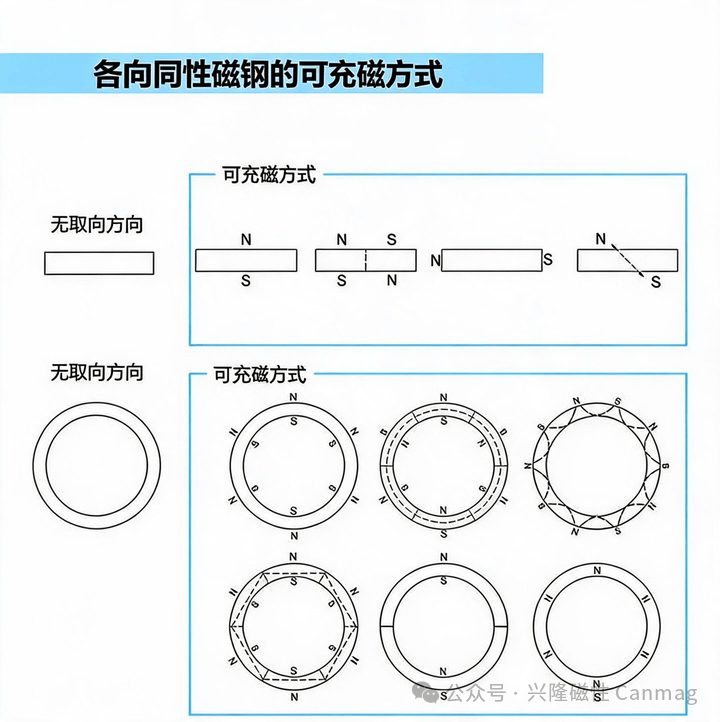

▲ 各向同性磁钢支持任意方向充磁；各向异性磁钢只能在取向轴向上充磁

值得特别说明的是辐射取向——这是一种特殊的取向方式，磁粉在成型时沿径向排列，使磁环在半径方向获得最佳磁性能。辐射取向磁环本身表面磁场呈马鞍形分布；经多极充磁后，可在圆周上形成多对交替的 N、S 极，呈现正弦波磁场分布，是高端伺服电机的核心元件。关键要理解的是：辐射取向是取向工艺层面的概念，多极充磁是充磁方式层面的概念——前者决定性能潜力，后者实现最终磁路。

三、充磁方向的几种基本类型

针对不同形状的磁钢，常见的充磁方向有以下几种：

轴向充磁：磁场方向沿磁体的主要充磁面法线方向。对于圆柱/圆环磁钢，轴向沿高度方向，磁力集中在两个端面；对于方片磁钢，轴向一般指沿厚度方向。这是最常见的方式。

径向充磁：磁场方向沿磁体的半径方向。圆环磁钢做径向充磁时，磁力分布在内圈和外圈表面。需要澄清一个常见误解：表贴式永磁电机转子中广泛使用的并非简单径向充磁（单 N/S 极），而是径向取向+多极充磁的组合——在圆周上形成多对 N/S 极交替排列。

多极充磁：在一个磁体上同时形成多个 N、S 极交替排列。多极充磁需要特制的充磁夹具，极数越多、夹具设计越复杂。这种方案广泛应用于伺服电机、直驱电机和机器人关节电机。

实际工程中还有一种常见情况：瓦形磁钢的充磁方向。瓦形磁钢通常沿厚度方向充磁，但由于瓦面是弧形的，不同位置的充磁方向会与弧面切向存在微小角度偏差，这在设计阶段就需要考虑。

四、磁偏角：理论与实际的差距

理想情况下，充磁方向应该与取向方向完全重合。但实际上总会有偏差，这个偏差角就叫磁偏角。

磁偏角的来源主要有三个：一是成型时取向磁场的不均匀性；二是烧结过程中的热收缩可能导致晶粒取向发生微小偏转；三是后加工（切割、磨削）引入的几何误差。

根据行业通用标准（如 GB/T 13560《烧结钕铁硼永磁材料》），一般工业应用磁偏角允差通常在 ±3° 以内。但在高精度伺服电机和传感器应用中，磁偏角超过 1° 就可能显著增大转矩波动、降低定位精度——具体敏感阈值取决于电机极对数、气隙尺寸等设计参数。因此，高精度磁钢的磁偏角检测是出厂必检项。

五、选型时的几个关键问题

面向工程选型，建议关注以下几点：

1. 先明确取向方向：磁钢厂家在报价时一定会问"取向方向是哪个"，这直接决定了模具设计。

2. 充磁方向必须与取向方向一致：如果设计需要沿某个方向充磁但磁钢的取向方向不对，就需要换方向或者重新开模。

3. 多极充磁需要提前沟通：多极充磁的夹具是定制的，极数、极弧系数、充磁波形都会影响最终表磁分布，生产前需要和磁钢供应商以及充磁设备方充分对齐参数。

4. 磁偏角要写入技术协议：对精度敏感的应用，建议在技术协议中明确磁偏角的检测标准和允差范围。

充磁方向的选择不仅影响磁钢本身的磁性能表现，也直接决定了充磁夹具和充磁设备的技术方案。与具备从夹具设计到电源匹配一体化能力的充磁设备供应商（如宁波兴隆磁性技术有限公司）提前沟通，可以有效避免选型阶段的方向性失误。

总结

• 取向方向是磁钢生产成型阶段确定的晶粒排列方向，决定了磁钢的磁性能上限和可充磁的轴向。

• 充磁方向是最终施加磁化磁场的方向，必须与取向方向在同一轴线上。

• 各向同性磁体不受取向限制，充磁方向灵活但性能上限低；各向异性磁体（如烧结钕铁硼）性能强但充磁方向受取向约束。

• 轴向、径向、多极是三种基本充磁方向类型，分别对应不同的磁体形态和应用场景；辐射取向是特殊的取向方式，辐射取向磁环经多极充磁后可制成高端伺服电机的关键元件。

• 磁偏角是取向与充磁实际偏差的度量，高精度应用中必须严格控制。

一句话总结：取向方向是磁钢的"天赋"——决定了性能上限；充磁方向是后天的"训练"——天赋再好，训练方向不能偏。
