一文读懂磁珠：原理、阻抗特性与降噪逻辑

磁珠（Ferrite Bead，铁氧体磁珠）是硬件电路EMI抑制最常用无源器件，广泛用于芯片模拟电源、数字IO电源、时钟信号线、接口电路，用来吸收MHz‑GHz高频噪声，解决辐射干扰、电源串扰问题。很多工程师只知道磁珠可以滤高频噪声，但对其等效模型、阻抗‑频率特性、直流偏置衰减、LC谐振风险理解不足，出现盲目选大阻抗磁珠、大电流回路误用小封装磁珠、磁珠与电容组合产生谐振放大噪声等工程问题。

一、磁珠工作原理与等效电路模型

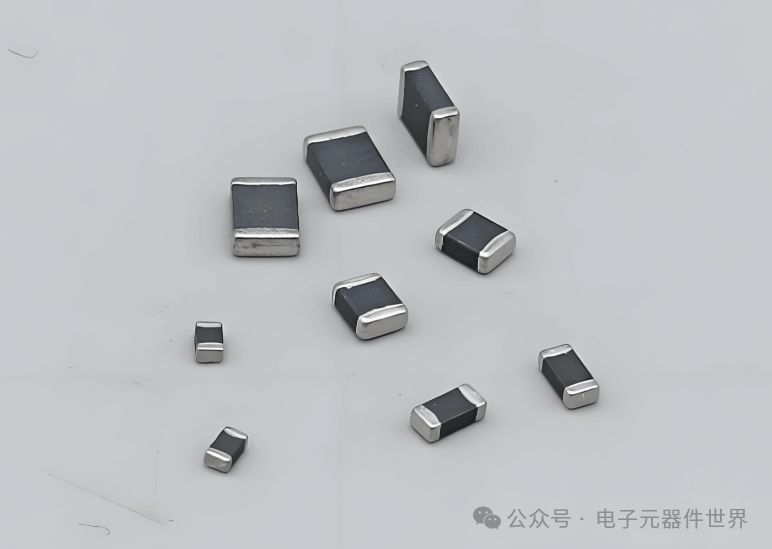

磁珠的核心材料为铁氧体，主要分为锰锌铁氧体、镍锌铁氧体，属于陶瓷类磁性材料，内部绕制金属导线，封装分为贴片、插件磁珠两种。普通电感是储能器件，把电磁能量存储在磁场中；而磁珠是损耗型器件，核心降噪逻辑不是把噪声反射回电源，而是把高频干扰能量通过磁芯内部损耗转化为热能耗散掉。

1.1 损耗产生机制

1. 磁滞损耗：高频交变磁场下，铁氧体内部磁畴反复翻转，消耗交变电磁能量；频率越高，磁滞损耗越大。
2. 涡流损耗：交变磁场在铁氧体材料内部感应涡流，涡流在材料本体电阻上发热，把噪声能量转化为热量耗散。

1.2 等效电路模型

磁珠等效为直流电阻DCR、寄生电感L、寄生电容C三者串联。

• 低频段（DC~数MHz）：寄生电感L起主导，磁珠呈现低感特性，整体阻抗很低，直流几乎无阻碍，直流供电可以顺利通过。
• 中高频段（10MHz~1GHz）：铁氧体损耗电阻急剧增大，电阻分量远大于感抗，磁珠表现为阻性，这是磁珠发挥滤波作用的核心区间，高频噪声被转化为热量消耗。
• 超高频段（＞1GHz）：铁氧体磁导率下降，损耗降低，同时寄生电容起主导，阻抗开始回落，滤波能力下降。

关键认知：磁珠不是电感，磁珠选型单位是欧姆Ω@100MHz，不是亨利H，手册上的寄生电感仅为低频寄生参数，不作为选型依据。

二、磁珠关键参数详解与表格分析

磁珠选型不能只看标称阻抗，直流电阻DCR、额定电流、阻抗‑频率曲线、直流偏置特性，直接决定电路能否稳定工作。下表汇总工程设计必须关注的参数，包含定义、选型准则与风险提示。

型号解读示例：MPZ1608‑601，1608封装，601代表60×10¹=600Ω@100MHz。

三、磁珠与普通功率电感横向对比

大量硬件故障来源于磁珠与电感混用，二者外观相似，但工作机理完全不同，下表做完整对比分析。

四、磁珠降噪逻辑：什么时候有效，什么时候无效

4.1 磁珠降噪的两种作用

1. 噪声耗散（最主要）：高频噪声流过磁珠，磁芯损耗把干扰能量变成热量，从根源消耗噪声，不会把噪声反射回前级电源，避免二次干扰。
2. 阻抗隔离：串联磁珠提高电源分支高频阻抗，隔离不同电源域之间的高频串扰，比如把模拟电源和数字电源噪声互相隔开，防止数字开关噪声串入ADC、PLL模拟电路。

4.2 磁珠完全无能为力的场景

1. 低频噪声（DC‑数MHz）：开关电源几百kHz开关纹波，磁珠处于感性低阻抗状态，几乎不起抑制效果，低频纹波需要电感+电容LC滤波处理。
2. 超过自谐振频率的超高频噪声：磁珠呈容性，阻抗跌落，失去滤波能力。
3. 直流电压、低频有用信号：磁珠对直流几乎无衰减，不会改变直流电位。

4.3 致命隐患：磁珠与后端电容产生LC谐振

磁珠低频下具备寄生电感L，后端并联去耦电容C，二者构成LC谐振回路，谐振频率：$$f_r=\frac{1}{2\pi\sqrt{L\cdot C}}$$谐振频率大多落在100kHz~5MHz区间，谐振点系统阻抗会出现尖峰，不但不滤噪声，反而放大该频段噪声，造成ADC采样跳动、芯片随机复位、电源纹波恶化，这是磁珠使用中最高频踩坑点。

谐振抑制工程对策：

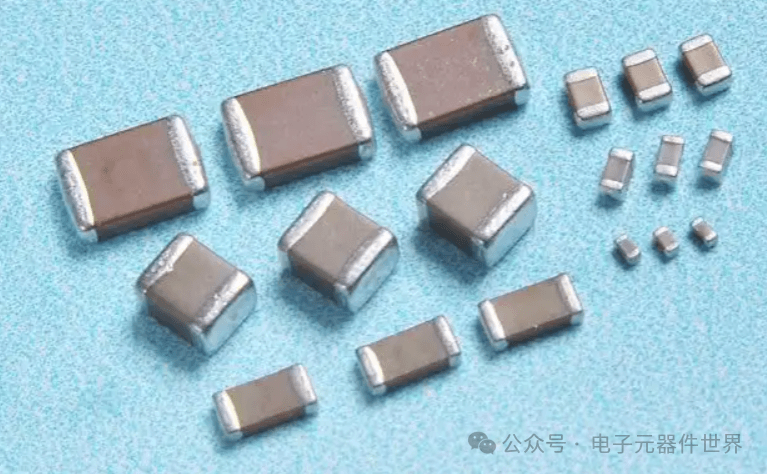

1. 采用多容值电容组合，0.1μF、1μF、10μF搭配，利用不同电容ESR填平谐振尖峰，不要只用单颗大容量MLCC；
2. 必要时增加小阻值阻尼电阻，降低回路Q值；
3. 优先选用DCR偏大的磁珠，利用自身直流电阻提供阻尼；
4. 电源完整性仿真PDN阻抗，确认谐振尖峰在可接受范围。

五、典型应用电路与选型实操案例

5.1 芯片模拟电源滤波（ADC、PLL、REF基准电源）

拓扑：电源输入 → 磁珠 → 后端多路去耦电容（1μF+0.1μF+0.01μF），给模拟部分供电。选型案例：3.3V模拟电源，最大电流200mA。选型：200‑400Ω@100MHz磁珠，额定电流≥400mA，DCR控制在0.1Ω以内。

目的：隔离数字域高频开关噪声，保护敏感模拟电路。注意规避LC谐振，严禁单颗大电容。

5.2 IO域数字电源滤波（DDR、USB、外设IO）

数字IO电源噪声大，电流大，不能盲目选高阻抗磁珠。选型要点：优先保证额定电流余量，阻抗不宜过高，一般100‑220Ω@100MHz，重点查看直流偏置曲线，负载电流升高后阻抗不能跌落过多。

5.3 信号线串联磁珠（时钟、复位、低速接口）

用于抑制信号线上高频辐射噪声，高速信号（USB2.0以上、以太网、LVDS）谨慎使用磁珠。磁珠会带来阻抗不连续，造成信号边沿劣化，信号完整性受损。

高速接口优先选用专用低电容ESD器件，而不是磁珠。

5.4 严禁使用磁珠的场景

1. DC‑DC转换器主功率输出回路，不能用磁珠替代功率电感；
2. 大电流主电源通路，小封装磁珠DCR大，压降严重；
   GHz级高速差分信号，磁珠造成信号畸变。


六、PCB布局布线关键要点

磁珠的滤波效果高度依赖PCB布局，器件选型再好，布局错误，降噪效果直接大打折扣。

1. 磁珠放置位置：电源分支处，靠近被保护芯片一侧；磁珠后端的去耦电容必须紧贴芯片电源引脚，减小电源回路阻抗。
2. 处理LC谐振：磁珠后端不能只放单颗大容量陶瓷电容，必须多容值搭配，利用电容ESR实现阻尼。
3. 电源平面分割注意：模拟地数字地不要依靠磁珠做隔离；磁珠只隔离电源轨，地尽量完整，避免地分割带来返回路径断裂。
4. 大电流场景：磁珠焊盘做铜箔扩流，降低发热；走线足够宽，避免走线电阻叠加DCR带来额外压降。
5. 高频回路减小环路面积：磁珠与后端电容的电源‑地环路面积尽量小，减少高频辐射。

七、高频选型误区汇总

误区1：阻抗越高滤波效果越好

纠正：阻抗越高，DCR越大，直流压降、发热越严重；阻抗高不代表目标噪声频点阻抗高，要看完整阻抗‑频率曲线。模拟电源选过高阻抗，会带来欠压风险。

误区2：把磁珠当做电感，用来做LC滤波、DC‑DC功率回路

纠正：磁珠是损耗器件，不适合储能；主功率回路用磁珠会出现压降大、发热严重，电源环路不稳定。

误区3：只看标称100MHz阻抗，忽略直流偏置特性

很多磁珠随着工作电流增大，阻抗大幅衰减。例如标称600Ω@100MHz，满载电流下阻抗可能只剩100Ω，降噪能力大幅下降，大电流电源一定要查看手册直流偏置曲线。

误区4：磁珠加上电容，一定可以滤除噪声

纠正：磁珠寄生电感与后端电容会发生LC谐振，特定频段噪声被放大，出现采样异常、随机死机，很多调试问题根源在此。

误区5：信号线随便串联磁珠改善EMC

纠正：高速信号串联磁珠，造成阻抗不连续，信号边沿畸变，通信误码。低速时钟、复位可以使用；高速差分信号尽量避免。

八、磁珠标准化选型流程

1. 确定电路类型：电源轨/信号线，最大直流工作电流，电源电压；
2. 计算最大允许压降：Vdrop=I×DCR，一般控制小于电源电压3%；
3. 确定需要抑制的噪声主要频段，查找磁珠阻抗‑频率曲线，保证噪声频点阻抗足够；
4. 额定电流降额1.5‑2倍，查看直流偏置曲线，满载状态阻抗不能衰减过多；
5. 评估LC谐振风险，后端搭配多容值去耦电容，抑制谐振尖峰；
6. 评估信号完整性，高速信号评估磁珠带来的信号衰减；
7. PCB按规范布局，整机EMC测试验证，根据实际测试结果微调参数。

九、总结

磁珠是高频噪声吸收器件，依靠铁氧体磁滞、涡流损耗，把MHz‑GHz高频干扰转化为热能耗散，主要用于电源域隔离、EMI抑制，不能处理低频开关纹波，也不能替代功率电感。

选型不能只看100MHz标称阻抗，DCR直流压降、额定电流降额、直流偏置阻抗衰减、LC谐振风险是硬件工程师最容易忽略的关键点。磁珠后端搭配电容会产生LC谐振，有可能放大噪声，不是简单串上磁珠就可以解决噪声问题。

电源电路中，磁珠擅长处理高频串扰，而低频开关纹波依靠电感+电容LC滤波；高速信号谨慎使用磁珠，避免破坏信号完整性。只有理解磁珠阻抗‑频率特性，规避谐振风险，做好降额与PCB布局，才能真正发挥磁珠的降噪能力，解决电源噪声与EMC问题。
